PID denetleyicisi nasıl çalışır?

PID sıcaklık kontrol cihazı, üç kontrol algoritmasının kombinasyonuna dayanan bir sıcaklık düzenleme cihazıdır: orantılı, integral ve diferansiyel. Kontrol edilen ekipmanın istenen sıcaklık aralığına ulaşmasını, hedef değere yaklaşmasını ve hataları azaltmasını sağlamak için kontrol sinyallerini hassas bir şekilde hesaplar ve verir

Sapma (e) = Ayarlanan sıcaklık (SP) - Gerçeksıcaklık (PV)

Örneğin, ayarlanan sıcaklık 100°C ve gerçek sıcaklık 80°C (20°C'lik bir sapma ile) ise, Kp=0.5 ile, oransal çıkış 10'dur (çıkış aralığının 0-100 olduğu varsayılarak), yani ısıtıcı %10 güçte çalışır. Gerçek sıcaklık 50°C'ye düşerse (50°C sapma), çıkış %25'e çıkar ve sapma arttıkça ısıtma yoğunluğu yoğunlaşır.

PID sıcaklık kontrol cihazı kontrol oranı, sapmayı ---- hatasını ortadan kaldıramaz

Eksiksiz çalışma süreciPID sıcaklık kontrolörü

Sıcaklık toplama

Sapma hesaplaması

PID işlemi

Düzenleme gerçekleştirin

Döngüsel geri bildirim

Monito BelediyesiZil ve Kontrol                                                                                                                                    Hemen sor

Bir termostatın özü kapalı döngü bir kontrol sistemidir. Ortamın veya ekipmanın gerçek sıcaklığını sürekli olarak izleyerek ve kullanıcı tarafından ayarlanan hedef sıcaklıkla karşılaştırarak, sıcaklık hedef aralıkta kalana kadar ısıtmayı otomatik olarak başlatır veya durdurur ve beklenen etkiyi elde eder

Genel olarak konuşursak, sensörler termostatların temel unsurlarıdır. Sensörler, sinyalleri almak için kullanılan gözler gibidir. Genel olarak, sensörler bimetalik şerit sensörler, termistörler, termokupllar ve dijital sensörler olarak sınıflandırılır

 Denetleyici beyin gibidir. Sensör tarafından elde edilen sıcaklık sinyali, kontrolöre - beyne iletilecektir. Isıtma, sıcaklık hedef sıcaklıktan düşük olduğunda başlar ve soğutma, hedef sıcaklıktan daha yüksek olduğunda başlar, ancak %±0,5'lik belirli bir sıcaklık farkı vardır

 Ayarlamayı gerçekleştirin

Kontrolör ve#39; s talimatları, sıcaklık düzenlemesini tamamlamak ve nihayetinde hedef sıcaklık için gereken aralığa ulaşmak için ısıtma/soğutma için aktüatör aracılığıyla iletilir

Sıcaklık konularıyla ilgili olarak

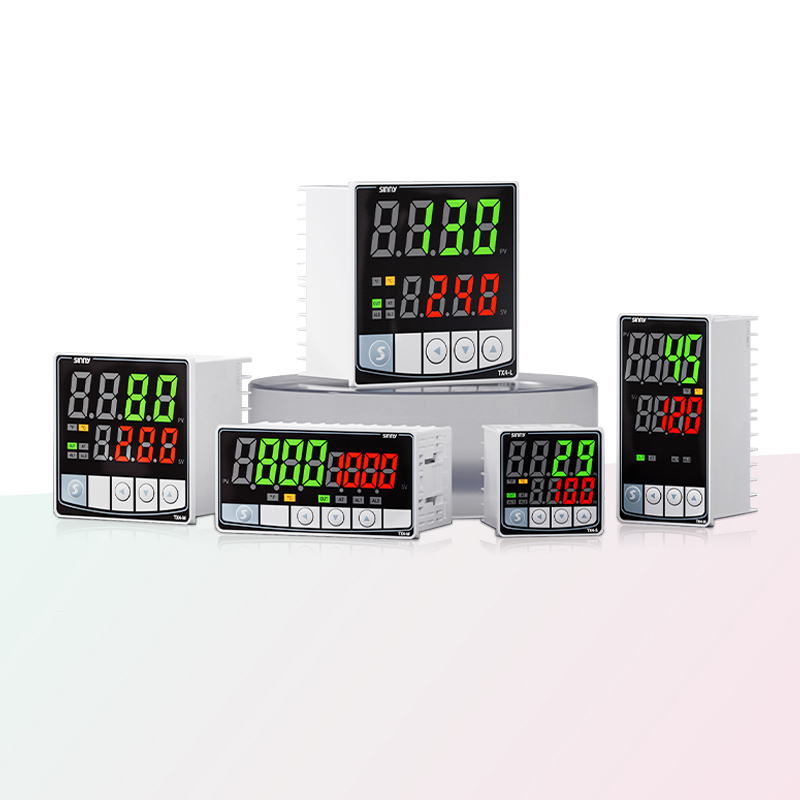

Termostatların avantajları, yüksek kontrol hassasiyeti, hızlı tepki hızı ve iyi stabilitede yatmaktadır. PID termostatlar, orantı, entegrasyon ve farklılaşmanın koordineli kontrolü yoluyla hassas ve kararlı sıcaklık düzenlemesi sağlar ve endüstriyel üretim, laboratuvarlar, ev aletleri ve hassas sıcaklık kontrolü gerektiren diğer senaryolarda yaygın olarak kullanılır.
